概述：

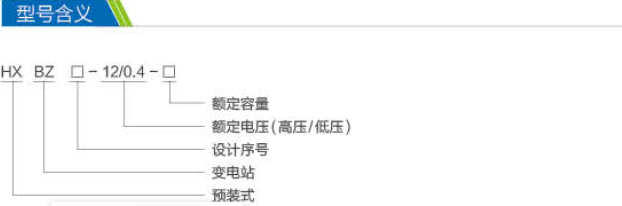

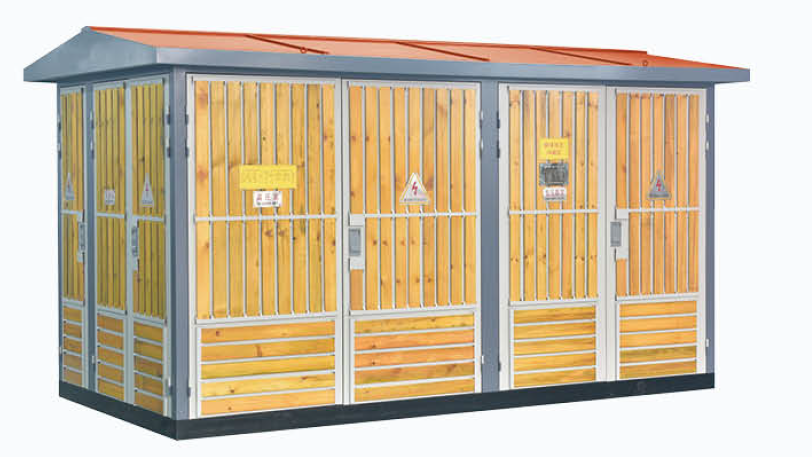

HXBZ-12/0.4（F，R）高、低壓預裝式變電站（歐式）廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館 、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

使用條件：

海拔高度不超過2000m；

環境溫度：一25℃~+40℃；

相對濕度：在25P時，日平均值不大于95%,月平均值不大于90%;

安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，用戶可與我公司協商。

功能特點：

高壓開關設備、配電變壓器、低壓開關設備、電能計量設備和無功牛錐裝置按一定方案組合，成套性強；

高、低壓保護完善，運行安全可靠，維護簡單；

占地少，投資省、生產周期短、移動方便；

接線方案靈活多樣；

結構獨特：獨特蜂窩式結構雙層（復合板）外殼牢固，隔熱又散熱通風、美觀' 防護等級高，外殼材料有不銹鋼鈦合金、鋁合金、冷軋板、彩鋼板可選;

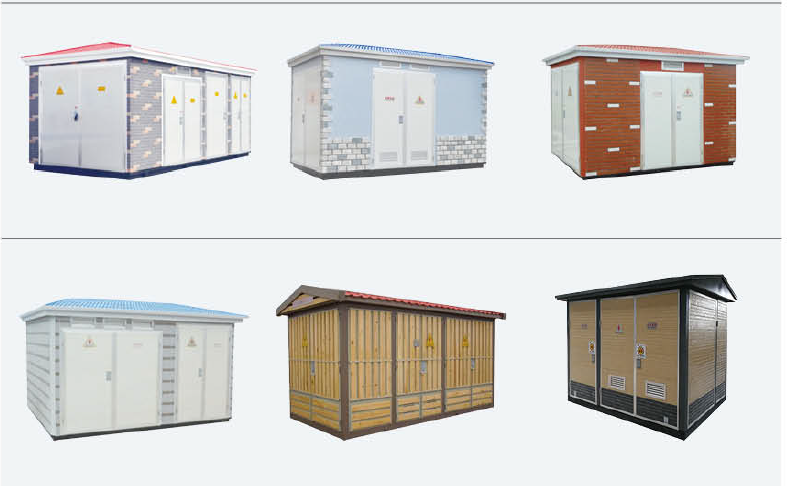

型式多樣：通用型、別墅型、緊湊型等多種樣式；

高壓環網柜內可裝配網自動化終端（FTU）實現短路及單相接地故障的可靠檢測，具備“四遙”功能，便于配網自動化升級。

變壓器：

智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器，也可選用何脂絕緣或NOMEX紙絕緣環保型千式變壓器，底部可配有小車, 變壓器可方便地進出。

高壓側：

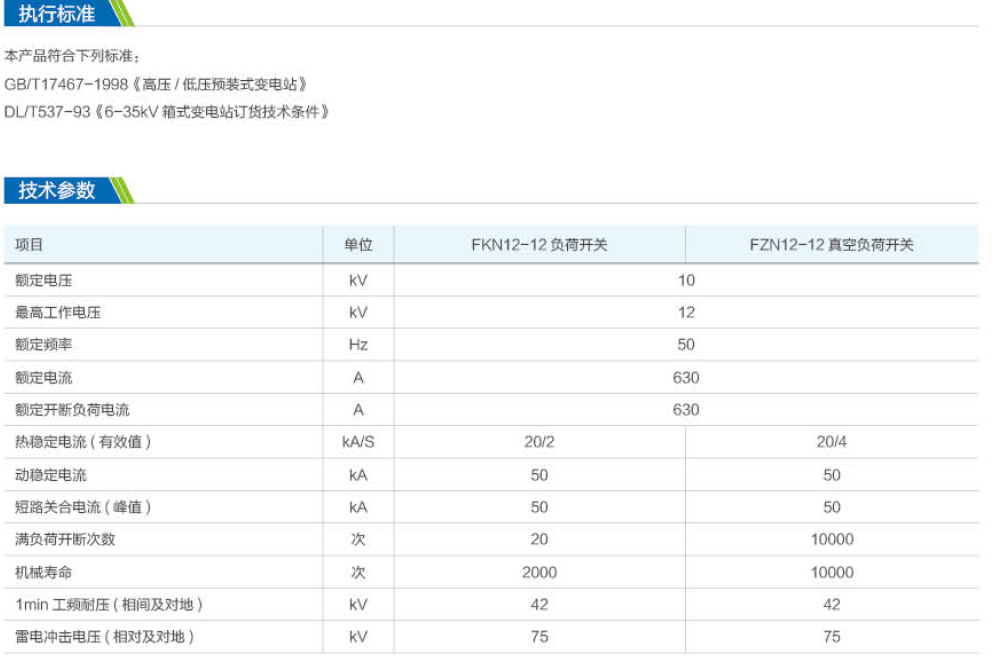

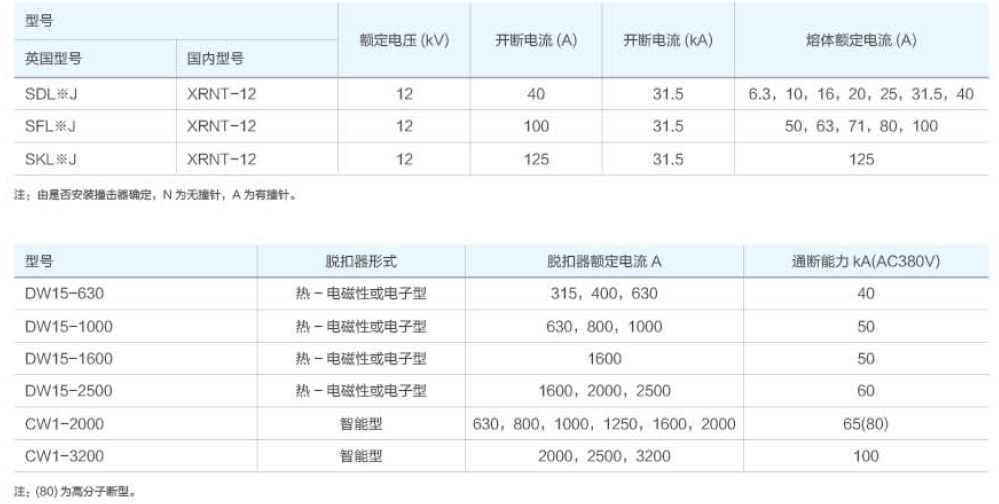

智能型一體化變電站高壓一般采用負荷開關-熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選, 可配電動操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作可開斷容量大，主要技術參數見下表。對于800kVA以上的變壓器, 可選用ZN12, ZN28, VS1等真空斷路器保護。

低壓側：

低壓側主開關采用萬能式或智能型斷路器，選擇性保護；出線開關選用新騏殼式開關，體積小、飛弧短，最多可達30回路；智能型自動跟蹤無功補償裝置, 有接觸器和無觸點兩種投切方式供用戶選用。

安裝、使用與維修：

智能型一體化變電站在安裝、捻收' 交接性試驗' 運行與維護等方面除電力部門要求執行的各項規定外，注意以下事項：

用戶收貨時應按有關規定仔細檢查，對于不馬上安裝的產品，應按使用條件規定，存放于適當?shù)膱?chǎng)所。

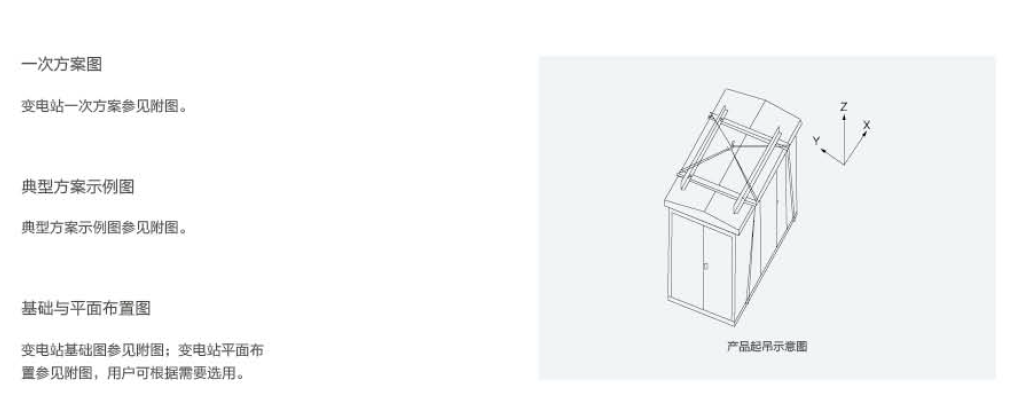

產品應采用專用吊具底部起吊如產品起吊示意圖。

產品水平安放在事先做好的基礎上.然后將產品底座與基礎之間的箜晾用水泥沙漿抹封，以免雨水進入電纜室，通過高、低壓室的底封板接入高、低 壓電纜。

產品安裝就位后應做好可靠接地；電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、避雷器下樁頭等均應分別由安裝部門接地。所有接地應共 用一組接地裝置，具接地電阻應小于4歐姆；

產品在安裝完畢或維修后，投運前應進行如下項目的檢驗和試驗：

變電站內是否清潔；

操作機構是否靈活；

主要電器的通斷是否靈活可靠；

電器輔助觸點的通斷是否可靠準確；

表計及繼電器動作是否準確無誤；

儀表及互感器的變比及接線極性是否正確；

所有電器安裝摞母是否擰紫，安裝是否牢固可靠；

母線連接是否良好，其支撐絕綠子，夾件是否安裝可靠；

電器的整定值是否符合要求，焰斷器培芯規格是否正確：

主電路及輔助電路的接點是否符合電氣原理圖耍求。

維修

產品中所有元件按各自的技術要求維護：

若選用的變壓器為油浸式，信年應按規定至少進行一次油樣分析檢查；

運行中的高壓撻開關設備，經20次帶員荷或2000次無員荷分合閘操作后，應檢查胞頭情況和滅弧裝置的損耗程度.發現異常應及時松修或更換；

低壓開關設備自動跳閘后，應檢查分析跳閘原因，待排除故障后，方能重新投運；

避雷器每年應在雷雨季節到來之前進行一次預防性試涂。

注：產密附有蒙循單、合格證' 安裝使用說明書' 電氣接線圖租本產品所采用的王妾元件設雀的說明書，鑰匙操作工具以及根據協議書提供的備品備件.
