概述：

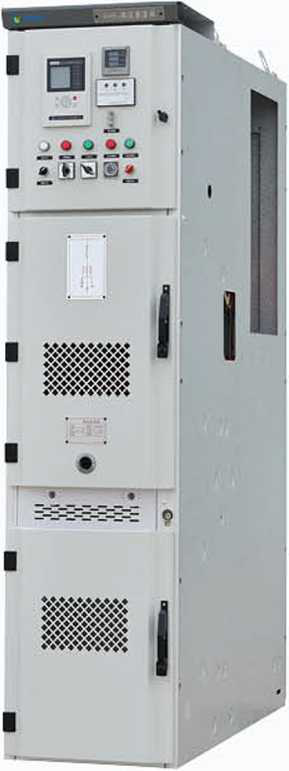

KYN550系列是一款緊湊型空氣絕綠開關設備，在安全性、可靠性、性能及可持續性方面位于行業前沿。根據 GB3906和IEC62271-200交流金封閉開關設備標準,在國家權威檢測部門中心獲得認證,本開關設備能控制和保護電纜、變壓器電容和電機等工業常用設備。能在所有中壓電力切換、控制和防護應用領域一展所長。

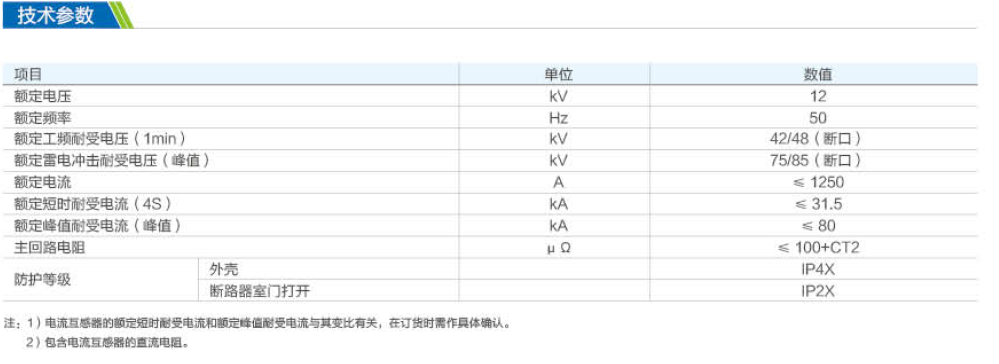

技術參數：

額定電壓：12kV；

額定1min：公頻耐受電壓：42kV；

額定雷電沖擊電壓：75kV；

額定頻率：50Hz；

4s 熱穩定電流(有效值)：20kA, 25kA, 31.5kA, 40kA, 50kA； 50kA, 63kA, 80kA. 100kA, 125kA；

主母線額定電流4000A;

分支母線額定電流：630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000*A;

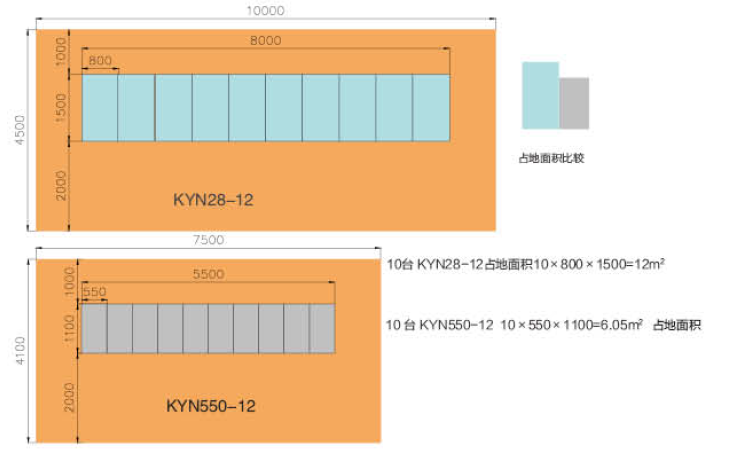

柜寬(W)： 450, 550 , 600 , 650, 800, 1000(mm)；

柜深(D)： 1100, 1200, 1300, 1400, 1450, 1500, 1650(mm)；

柜(H)： 1800, 1900 , 2000 , 2100 , 2200 , 2300(mm)；

防護等級：外殼IP4X(斷路器室門打開為IP2X)；

重量：300-1000kg(包括手車在內)；

環境溫度：-15~40℃；

海拔高度：≤ 4000m；

相對濕度：日平均≤95%,月平均≤90%；

開關柜需采用強制風冷。

高質量標準：

KYN550-12系列是一款緊湊型空氣絕緣開關設備，在安全性、可靠性、性能及可持續性方面位于行業前沿。根據GB3906和IEC62271-200交流金屬 封閉開關設備標準，在國家權威檢測部門中心獲得認證，本開關設備能控制和保護電纜、變壓器電容和電機等工業常用設備。能在所有中壓電力切換、控制和防護應用領域一展所長。

根據GB1984、IEC62271-100、KYN550-12系列智能型戶內高壓金屬鎧裝封閉空氣絕緣開關設備內所配裝的真空斷路器BCB完全通過了型式試驗。 BCB系列真空斷路器采用現代最高質量標準的先進技術和制造工藝；結合斷路器、機械技術、真空電弧控制技術、絕緣技術及電場控制和分析技術，創造出高可靠的配電系統。

斷路器關合開斷能力：

BCB系列真空斷路器通過了全套型式試驗，此外BCB系列真空斷路器也能承受容性和感性負荷、電容器組和電纜線的關合。

符合GB標準的型式試驗：

本開關設備的型式試驗符合GB3906、IEC62271-200、GB1984最新標 準，獲得權威部門認證，其內部燃孤達到AFLR: 31.5kA/1So這意味著設備的前方以及側面的人員都能免受燃弧傷害。

真空斷路器高性能彈簧操作機構，機械壽命10000次以上。

機械操作：

所有的操作部件都經過了機械耐久性試驗，保證了裝置的可靠性。

開關部件是質最控制程序的重要部分，并且會定期從生產線上取樣， 進行機械壽命試驗，驗證其質量與通過型式試驗的部件相同。

接地開關關合能力：

KYN550-12系列開關設備內的接地開關具有短路關合能力，最高可達到31.5kA。接地開關可通過開關柜正面的操作孔手動操作，接地開關的狀態可由面板上模擬指示器反映出來。

IP等級：

IP防護等級表示KYN550-12開關設備系列的固體和液體防滲透能力。

防滲透等級用IP前綴加兩個字符表示（IP4X表示外殼的防護等級，IP2X表示柜內不同隔室間的防護等級）。 第一個數字表示防止固體進入的防護等級.第二個字母表示液體防護等級。

使用條件：

最高溫度+ 50℃：

最低溫度- 35℃

最高溫度（24小時平均）+ 35℃

最大平均相對濕度（24小時）≤95%

海拔高度≤1500米

抗震能力：8度

防護等級：開關柜外殼IP4X

周圍空氣應不受腐蝕性可燃?xì)怏w、水蒸汽等明顯污染

無經常性的劇烈震動場所。嚴酣條件下嚴酷度設計滿足I類要求

在超過GB3906規定的正常的環境條件下使用時，由用戶和我公司協商

產品標準：

GB 11022 高壓開關設備和控制設備標準的共用技術要求

GB 3906   3.6-40.5KV交流金屬封閉開關設備和控制設備

GB 1985   高壓交流隔離開關和接地開關

GB 16926 高壓交流負荷開關熔斷器組合電器

GB 3804   3.6~40.5KV交流高壓負荷開關

GB1984    高壓交流斷路器

GB 4208   外殼防護等級IP代碼

GB 7354   局部放電測量

GB311.1   絕緣配合

IEC62271-200 高壓開關設備和控制設備一第200部分：額定電壓1kV以上和52kV以下（含52kV）用金屬封閉型交流開關設備和控制設備。
