概述：

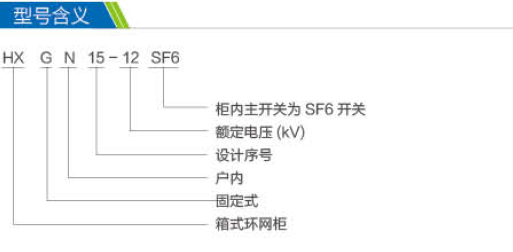

HXGN15-12型單元式交流金屬封閉環網開關設備（以下簡稱環網柜）是我們在引進國外先進技術并按照國內農 電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。各項技術性能指標全IEC62271-200:2003 和GB3906標準。

環網柜的主開關、操作機構及元器件采用ABB公司原裝件或采用誑口部件國內組裝生產的SFL-12/24型開關設密， 也可根據用戶需要配裝ABB公司原裝HAD/US型SF6。斷路器或VD4-SSM空斷路器。其操作方式分為手動、 電動兩種。

柜體經數控機床加后鉚接而成，防護等級達到IP3X,并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、 重量輕、外型美觀、操作簡便 、長壽命、高參數、無污染、少維護等極具顯著的特點。

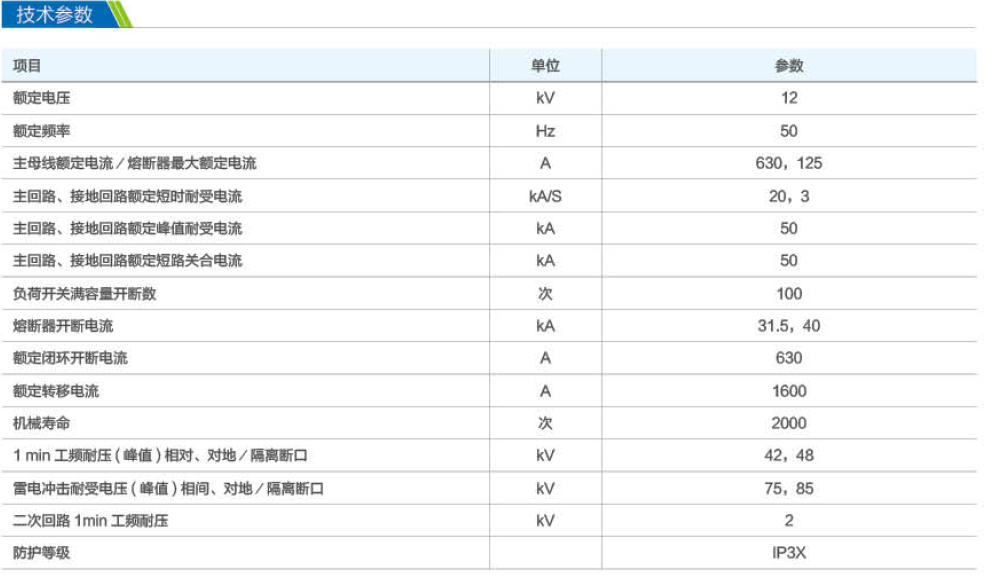

HXGN15-12型單元式交流金屬封閉環網開關設備，適用于交50Hz、12kV的電力網絡中，作為電能的接受和分配之用。柜內主開關為SF6開關。

使用條件：

環境溫度：上限+40℃,下限-25℃；

海拔高度：海拔高度不超過2000m；

相對溫度：日平均值不大于95%;月平均值不大于90%；

周圍環境：周圍空氣不受腐蝕氣體或可燃性氣體'水蒸氣等明顯污染;

無經常性的劇烈震動。

柜體結構：

環網柜體采用2mm厚敷鋁鋅板（或冷軋板噴塑后）鉚接成型，柜后設有二處壓力釋放孔，具一是針對電 纜室，另一個針對員荷開關/母線室。此結構能夠最大限地保障人身安裝和運行設備的可靠。

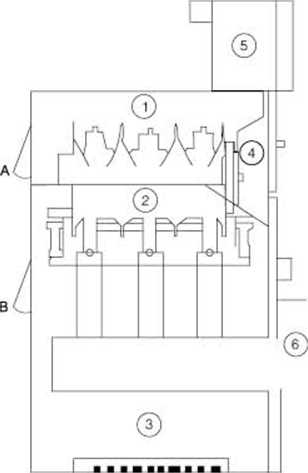

各間隔小室

母線室：

母線室位于柜的頂部并連接相鄰開關柜。

負荷開關是獨立單元，內部充以SF6氣體。

電纜室

大約75%空間是用于電纜連接、熔斷器、接地開關和CT、PT安裝。

機構小室與聯鎖

小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈' 帶電顯示器和聯鎖。

繼電器箱

繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。

斷路器室

1個斷路（SF6或真空）能置于員荷開關之下方。

壓力釋放

上面的壓力釋放

上面是用于釋放母線和員荷開關室內部電強事故時產生的氣體壓力。

下面的壓力釋放

下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。

基本組件：

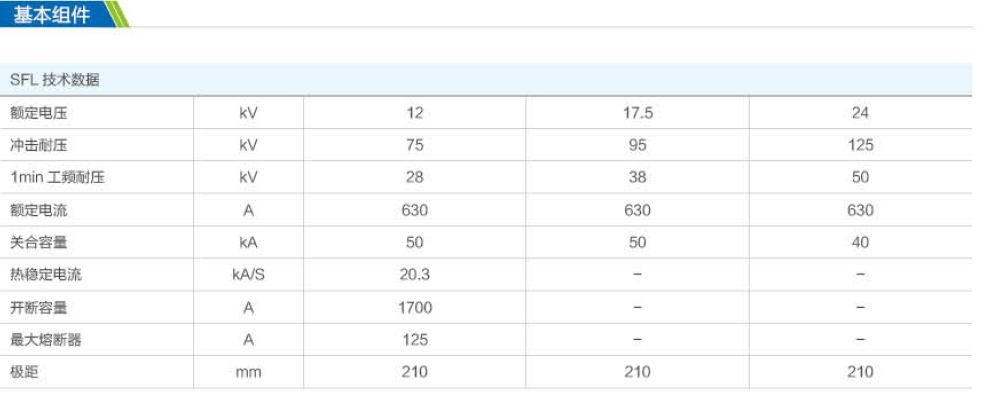

SFL型負荷開關（ABB原裝件）

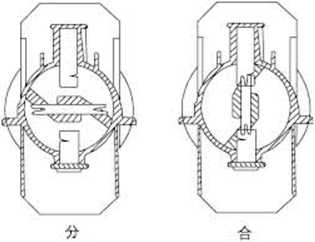

SFL型員荷開關為雙斷點、旋轉式動融頭，以SF6氣體為滅弧介質，動靜觸頭置于加強結構的模鑄環氧樹脂外殼中。在操作軸引出端是一個透明的熱壓 成型的塑料端蓋，透過端蓋可以觀察狀態。

每個開關充以1.4巴氣壓的SF6氣體后是永久密封的（SFL意“永遠密封”），用氯檢測器可以檢查有無氣體滲漏。開關垂直或水平安裝不限，在單元式 柜內.典型的安裝方式是在電統室和母線室之間置一鋼隔板，水平安裝。這種安裝方式將開關外殼封在接地的鋼板內并將母線與電纜接頭之間相隔離， 以符合運行維護的最嚴格安全嬰求。

假若內部發生燃弧，在外殼后部有一個結構iW弱點，它將補沖開，把電弧氣體導出開關之外，隨后柜上面的泄弧活門被沖開并將過壓氣體導向柜外。

可選的裝備一輔助融點2常閉2常開+擴展2常開2常閉一分勵脫扣線圈供帶A機構的SFL。

選K機構的開關 SFL12/17.5 VDP575305RI   SFL24K IVDP575304RI

選A機構的開關 SFL12/17.5 IVDP575303RI  SFL24A IVDP575302RI

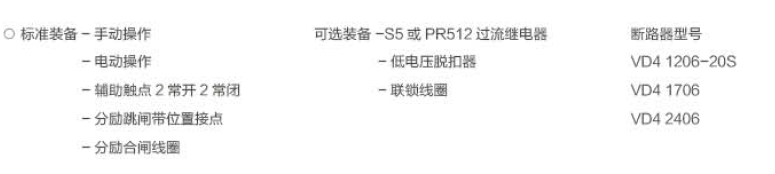

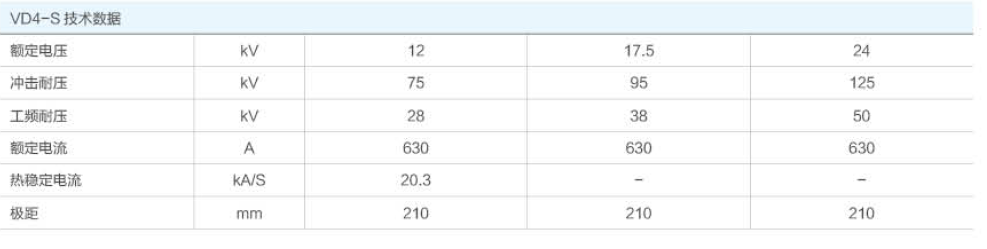

VD4-S真空斷路器（ABB原裝件）

VD4-S型反空斷路器是專為單元開關柜設計的，具開斷容量足以應付各抻狀態，包括正常投切設備或分支網絡的操作以及特殊情況下開斷短路等。

真突斷路器對在工作電流范圍內頻繁操作的網絡尤為適用。VD4-S真空斷路器配有彈簧操作機構具有更合閘功能（分-0.3s-合分- 180s-合分），并 且動作可靠，壽命長。整個斷路器包括三只真空開關泡，外部是樹脂絕緣筒，立式皓構。

電弧的熄滅是由于滅弧觸頭的螺旋型淘槽使電弧產生強制性移位的結果。由于開關絕緣筒內最低靜態其空度是10-4至10-8巴，所以盡管開關觸頭間 相對只有不大的間隙，卻可以得到很高的絕緣強度。電弧在短路電流第一個零點時熄滅。

由于般頭間隙小.電弧壓降處金屬氣體等離子區導電率曲，加上燃弧時間短，使得電施能最極低，這對觸頭乃至整個開關壽命的延長都是有利的。

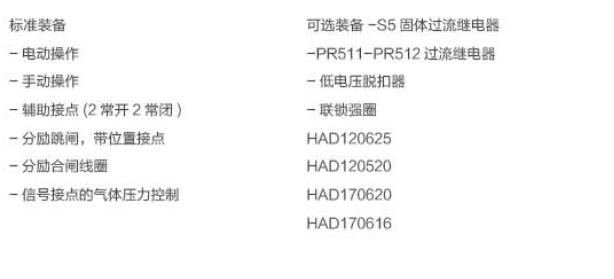

HAD/US型SF6斷路器（ABB原裝件）

HAD/US型SF6斷路器是專為環網開關柜設計的.其開斷容量足以應付各抻狀態，包括正常投切設備或分支網絡的澳作以及在特殊情況下開斷短路等。 新一代HAD具有優良的SF6開斷工藝，加之結構簡單，只需很小的操作能最，如此簡單的儲能式操作機構具有使用時機械壽命長的特點。斷路器選用 彈簧操作機構可以實現自動重合閘操作。

開關升斷部分的特殊結構能夠使電氣壽命延長得到異乎尋常的保證。開關是做成分體獨立柱式結構，立式安放。開關采用自能吹孤式原理.即用電弧自 身能量來滅弧。當斷路器分閘時，在滅弧室內的動靜觸頭問產生電弧，電孤產生的高溫和電離高效應使SF6氣體壓力在滅弧室內迅猛升高，硬看壓力的 增強和燃如融頭的漸次分開將氣體經由噴翳強行唆向滅弧室外，于是使電弧變稀疏、冷卻、遮斷，并阻止重燃，因此開關運動部分只需要很少的能量， 更加增進了長期運行的可靠性。

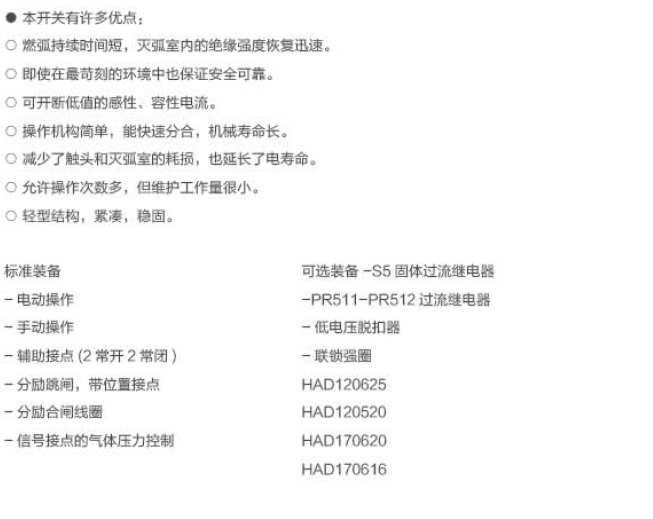

本開關有許多優點:

燃弧持續時間短，滅弧室內的絕緣國度恢復迅速。

即使在最苛刻的環境中也保證安全可靠。

可開斷低值的感性、容性電流。

躁作機構簡單，能快速分合，機械壽命長。

減少了觸頭和滅弧室的耗損，也延長了電壽命。

允許操作次數多，但維護工作適很小。

徑型結構，緊湊，穩固。

基本組件：

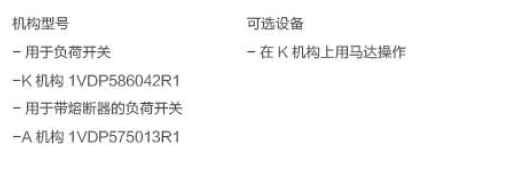

K和A型操作結構（ABB原裝件）

本機構是用于操作負荷開關和帶熔斷器的員荷開關

OK型機構：K型機構是用于員荷開關合分操作的單彈簧機構，開關的合分是通過彈簧儲能經由此點來實現。K型機構可以選擇馬達來實現電動操作。

。A型機構：A型機，構雙彈簧機構，其中一個用于開關合閘，而另一個則用于開關分閘。在開關用合閘簧合閘之前先要置于儲能狀態，合閘操作后使分閘 自動置于儲能狀態。于是可以用手動、分勵脫扣線圈或是熔斷器撞針等去跳閘。

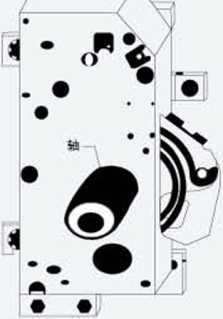

K機構

A機構

SFL-12/24型開關設備

SFL12/24型開關設備具主要元器件均為進口原裝件。開關設備為雙斷口、三工位、旋轉式動觸頭，以SF6氣體為滅弧介質。動觸頭置于加強結構的壓 鑄環氧樹脂外殼中。

每個開關充以0.4bars氣壓SF6氣體后是永久密封的，用氯檢測88可以檢查有無氣體滲漏。開關垂直，水平安裝不限，在環網柜內典型的安裝方式是在 電纜室和母線室之間置一鋼板，水平安裝。這種安裝方式將母線與電艦接頭之間相隔離以符合運行維護的最嚴格的安全要求。

假若內部發生燃弧，在外殼后部有一個培構薄弱點，它將被沖開。隨后柜上面的泄烈活門開并將過壓氣流導向柜外?？蛇x的裝備-輔助觸點2常閉2常 開+擴展2常開2常閉-分勵脫扣線圈供帶A機拘的SFL。

操作：

對于配員荷開關的開關設備，用專用操作手柄在開關設備正面操作，操作機構的正面有上、下兩操作孔，上部為接地開關操作孔，下部為員荷開關操作孔。

操作時，手柄向贖時針方向旋轉為開關合閘方向，逆時針方向旋轉為開關分閘方向。也可加裝電動分、合閘裝萱，進行遙控操作。(注意：有時員荷開關不 帶接地開關，接地開關操作孔被當作柜門解鎖之用)。

對于配組合電器的開關設備，除員荷開關分閘操作用手動分閘按鈕外，具它與上述操作順序一樣。組合電器柜另設的下接地開關，通過連桿與上接地開關同 分同合。在合閘時釋放下焰斷器座上的殘余小電流，以提高更換婚斷器時的安全性。

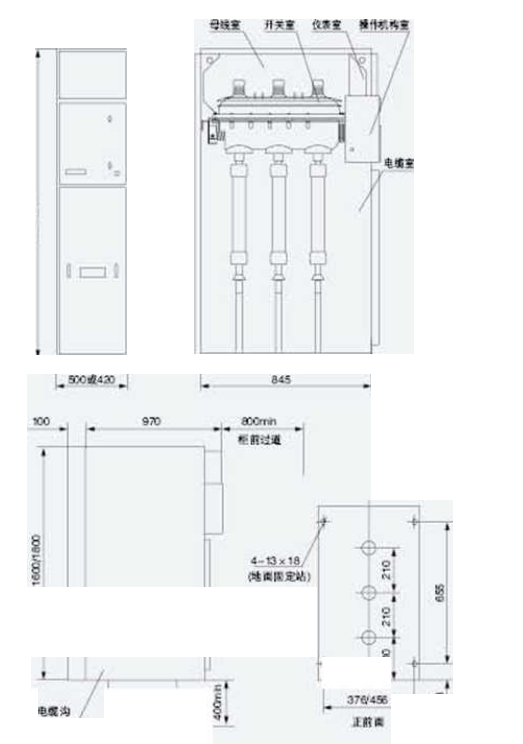

外形及安裝尺寸：

訂貨須知：

訂貨時須提供下列資料：

主電路方案號、主結線系統圖、排列圖、平面布置圖;

開關設備內電器元件的型號、規格、數量；

備品、配件的名稱及數量；

有特殊要求請與本公司協商。
