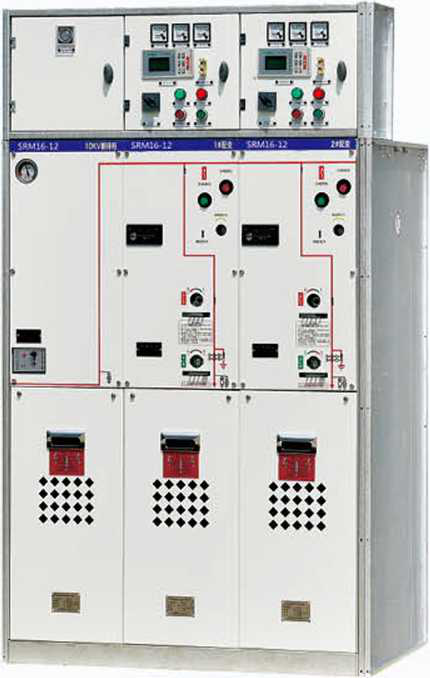

SRM16-12氣體絕緣金屬封閉開關設備
2021-01-19
概述： SRM16-12氣體絕緣金屬封閉開關設備系三相交流50Hz, SF6氣體全絕緣全密封的金屬封閉開關設備。 采用模塊化設計，以真空斷路部、負荷開關、負荷開關-婚斷18組合電器 、隔離開關等主開關作為功能單元，置于密封氣箱內構成各充氣隔室單元，其母線通過母線聯結器可以在左右方向任意擴展，進出線采用播接式電纜。不受 環境影響，安全性高，免維護，可靠性強。 廣泛應用于工業及民用環網配電系統及供電末端，特別適用于小型二次配電站、工礦企業開閉所、城市住宅小區、 機場、鐵路等場所。

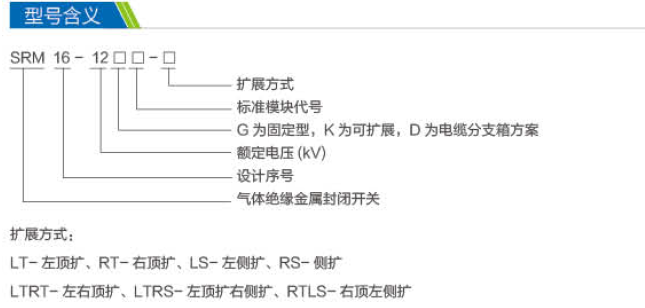

執行標準： GB1984-2014 高壓交流斷路器(IEC 62271-100:2008 MOD); GB1985-2004高壓交流隔離開關和接地開關(IEC 62271-102:2002 MOD)； GB3804-2004 3.6kV ~ 40.5kV 高壓交流負荷開關(IEC 62271-103:2013 MOD); GB3906-2006 3.6kV ~ 40.5kV 交流金屬封閉開關設備和控制設備(IEC 62271-200:2003 MOD)； GB16926-2009高壓交流負荷開關-熔斷器組合電器(IEC 62271-105:2002 MOD)； GB4208-2008外殼防護等級(IP代碼); GB8905-1996六IR化硫電氣設備中氣體管理和檢測導則； GB/T11022-2011高壓開關設備和控制設備標準的共用技術要求(IEC 62271-1:2007 MOD); GB/T11023-1989高壓開關設備六氟化硫氣體密封試驗方法； GB/T12022-2014:工業六氟化硫； DLTF404-2007 3.6kV ~ 40.5kV交流金屬封閉開關設備和控制設備； DLTF593-2006高壓開關設備和控制設備標準的共用技術要求； DIJT791-2011戶內交流充氣柜式開關柜選用導則； JB8738-19983.6kV ~ 40.5kV交流高壓開關用真空滅弧室。 ?JB8738-19983.6kV ~ 40.5kV交流高壓開關用真空滅弧室。 使用條件： 周圍空氣溫度：-40℃ ~+40℃,日溫差：不超過35℃; 海拔高度不超過4000m (當設備運行海拔高度超出1000m時，請?zhí)貏e注明I )； 周圍空氣不受腐蝕性氣體和/或可燃、爆氣體的污染，安裝場所無劇烈沖擊；污穢等級不超過GB/T5582中規定的III級; 抗震烈度：8度； 在二次系統中感應的電磁干擾的幅值不超過1.6kV； 特殊使用條件：如不同于以上使用條件時，用戶需與制造廠協商， 取得一致意見。

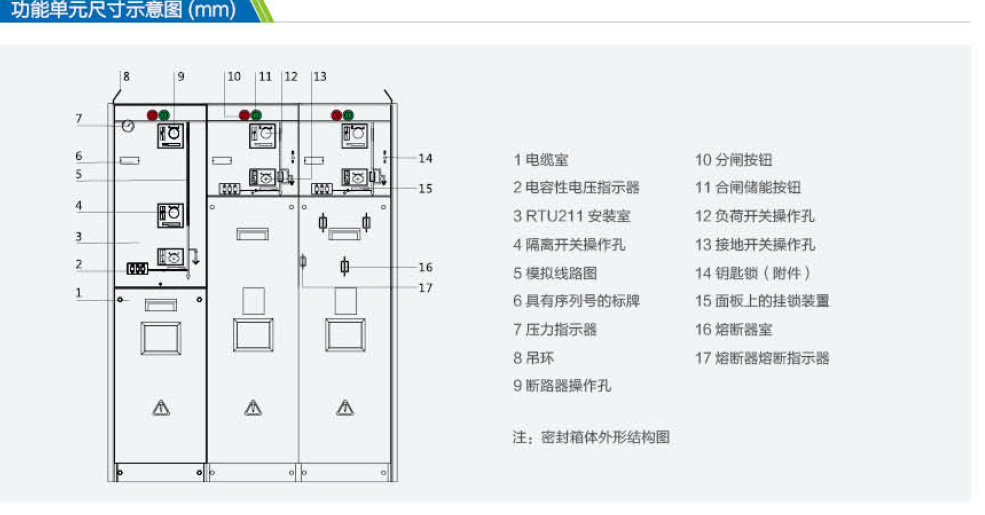

技術特點： 全密封結構，超強環境適應能力 一次帶電部分完全密封在充有0.04Mpa的SF6氣箱內，電流進出部位全部采用可觸摸式電纜插接件聯接，所有帶電部位均為全密封、全絕緣狀態，因 此本產品在高原地帶、強風沙、高鹽霧、嚴里污穢和嚴重潮濕等惡劣環境條件下安全運行： 產品體積小，擴展靈活 模塊化設計方案，各單元共箱組合靈活，氣箱左右可任意擴展，并可單獨拆卸，最大限度滿足各地區復雜多樣的配電設計方案； 采用先進的設計手段，保證產品性能參數 采用計算機三維仿臭技術.進行電場仿真分析、磁場仿真分析和機構運動仿真分析,確保技術參數的準確性： 先進的埠接和巒封技術 氣箱不銹鋼板材采用激光切割＞ABB焊接機器人悍接，充分保證板材尺寸精度和焊接質SL采用等壓抽真空和氫氣檢漏技術，確保密封性，實測SF6氣體 年漏氣率達到0.01%； 先進的清潔技 氣箱采用超聲波清洗技術，產品裝配在潔凈室內進行，確保SF6氣體中水分含最達到150ppc以下，高于國家標準的要求； 可實現智能化的在線監測和保護手段 開關設備可通過通信網絡和自動化系統進行連接，實現對開關框的遙控、遙測、和遙信”三遙“功能，還可實現配電網絡的故障隔離' 恢復和網絡重構等功能； 友好的用戶操作界面，完善的"五防”設計 開關設備可實現手動、電動操作，操作流程簡單可靠，整體維構具備完善的“五防”聯鎖設計； 專用的電纜分支箱應用方案 由于分布式環網開關拈的應用越來越廣泛.XGHS6系列開關設備特別設計了母線可以通過套管實現左右出線的方案，適用于帶一臺或多臺負荷開關的電 纜分支箱.為用戶提供靈活、經濟的配電方案： 結構特點： 柜體 柜體由2mm敷鋁鋅板折彎后組裝而成.起支撐主氣箱并對開關柜操作機構，外部元件進行防護的作用。柜體前面板上有一次方案模擬圖、開關狀態指示' 操作孔等。 氣箱 氣箱為3mm 304不銹鋼板焊接，內裝有開關設備的一次帶電部件，氣箱采用焊接機器人焊接，通過等壓抽真空和氯檢漏技術，保證產品的密封性。箱 體上裝有密度繼電器以觀測箱體內氣體壓力，箱體還裝有防爆膜片，當發生內部電那故障時，防爆膜片破裂，釋放故障氣體，保證用戶最小損失。 員荷開關/接地開關 負荷開關分為二工位（合閘-分閘）和三工位（合閘-分閘一接地）兩種結構。 接地開關：接地開關和員荷開關之間實現聯動操作，設置有機械聯鎖，確保安全操作。 真空斷路器/隔離開關：斷路器方案分為V方案和CB方案，V方案為隔離開關和斷路器為一體式結構，斷路器位于母線倒;CB方案為J9空斷路器及其操作機構為獨立單元,斷路器位于電纜側。 操動機構 三工位負荷開關操動機構： T型：-合”、"分”、“接地"均為手動操作，用于電纜進出線柜； TR型：與T型類似，不同之處在于手動合閘操作中已對彈簧進行儲能以備分閘，可由旋鈕、分閘線圈、培斷器或繼電器來控制分閘，用于組合電器。 TM型：與T型類似，增加了電動?！昂稀?、"分”操作。 TRM型：與TR型類似，增加了電動“臺”、“分”操作。 真空開關，員空斷路器柜的三工位隔離開關操動機構： T1型：配在V方案斷路器柜上。 T2型：配在CB方案斷路器柜上。 真空開關，真空斷路器撰動機構： 真空開關，賓空斷路器揉動機構句適用于斷路器柜V方案和CB方案； 熔斷器 在F柜中，培斷器先安裝在熔斷器支座上，然后再插入裕斷器絕緣筒中。 三個品字形分布的婚斷器絕緣筒位于氣箱內并與氣箱很好的巒封。當婚斷器支座插入絕緣筒后，絕緣筒與外界隔離，能夠保證不受外界污穢的影響，熔斷器任意一相培斷都能引起撞針觸發，帶動快速聯動機構實現負荷開關分閘。

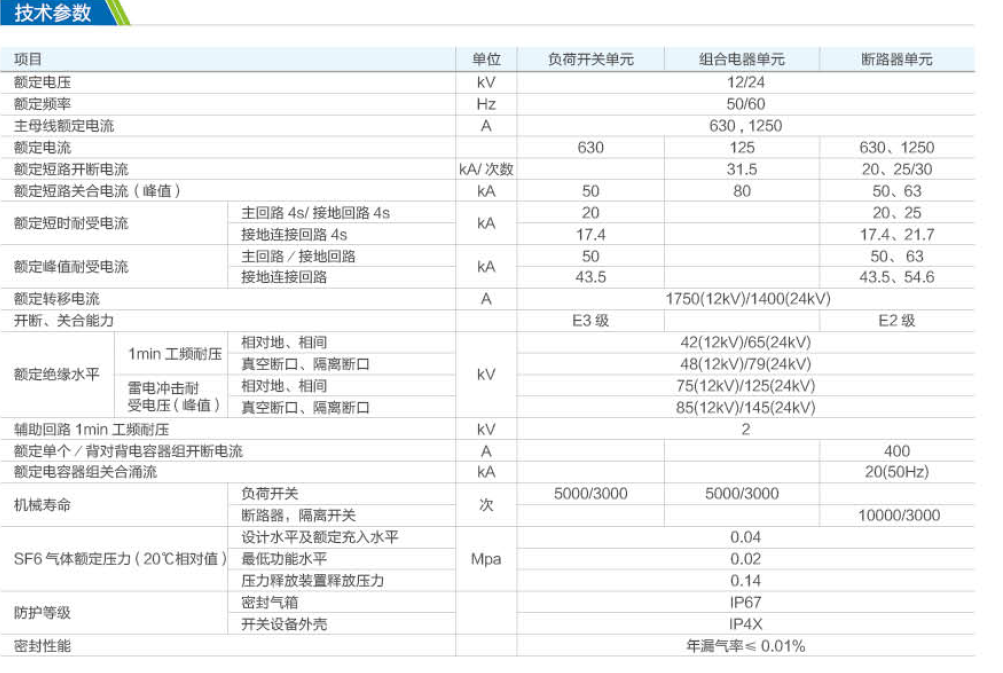

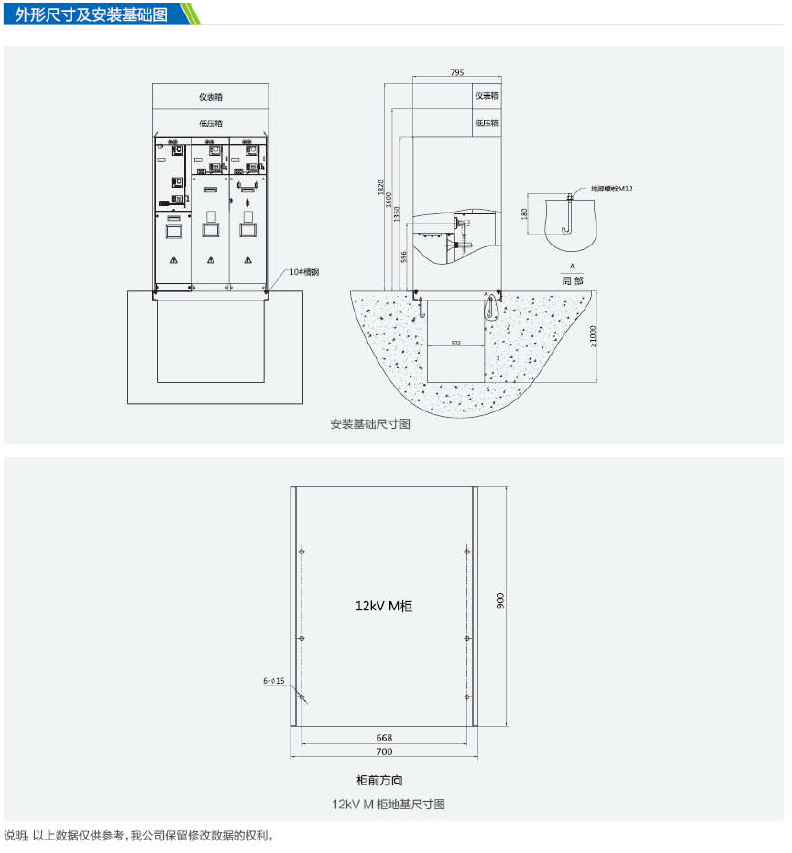

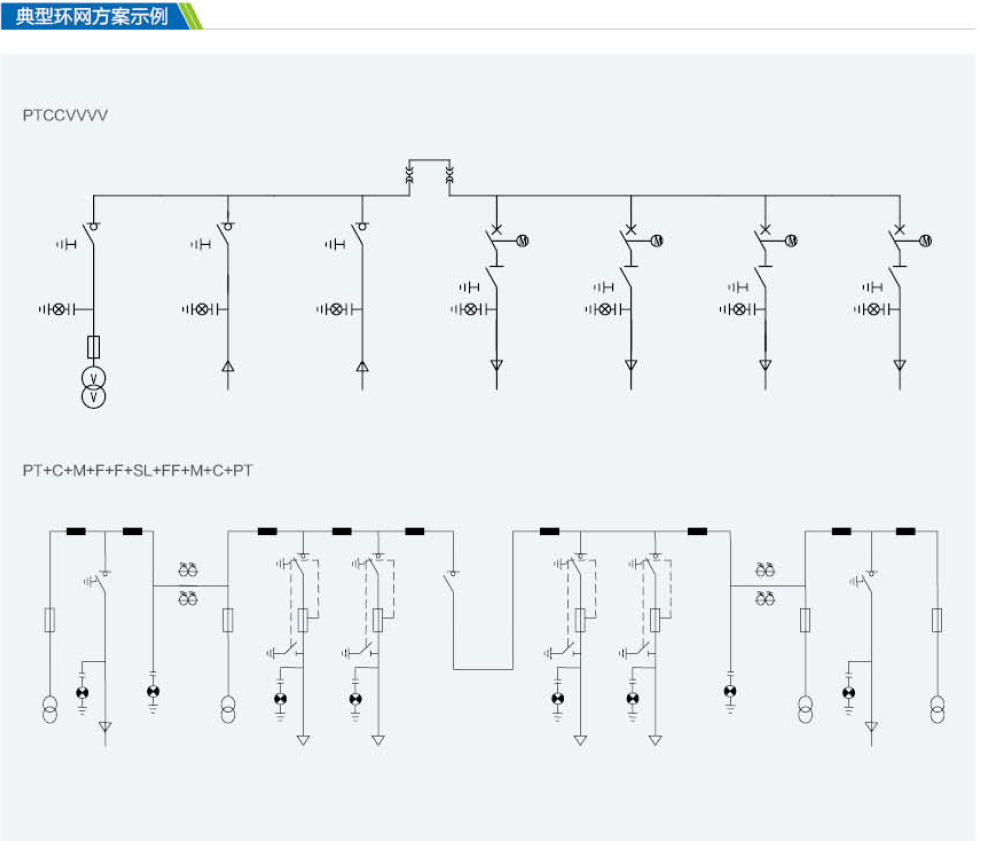

戶外開關站（內裝充氣式SF6開關單元）： 簡介 SRM16-12系列戶外開閉所是懿定電壓12/24kV戶外高壓電器設備，由電纜附件、開關' 電器元件、二^元件和箱體組成的高壓成套電器設備，充分靈活 運用了電纜接插件串聯并聯的憂勢，根據用戶需耍進行可靠組合，實現了全密封、全防護' 全絕緣、防凝震、防塵埃、抗腐蝕' 免維護的特性，可在戶外全 天候運行，選用于供電網絡中電纜的聯接' 分接和電能的轉移、分配。 該產品廣泛用于城市工業小區' 住宅小區、商業中心、礦區機場、鐵道、風力發電場、開閉所、鐵路、石油' 化工、水泥等大型企業以及其他場合的配電網， 特別適合城市道路電網改造工程，節省電氣設備投資，提高供電可靠性。 使用環境 溫度：-4o℃至+70℃,低于-40℃請與我們聯系； 濕度：日平均相對濕度不大于95%,月平均值不大于90%; 泡和蒸氣壓力日平均值不大于2.2Kpa,月平均值不大于1.8Kpa； 海拔不超過4000米，如超過使用清與我們聯系； 周圍空氣沒有明顯受到塵埃、煙、腐蝕性或可燃性氣體、蒸氣或鹽霧的污染； 外絕緣而污穢等級為II級、無經常性的劇烈震動。
訂貨須知： 確定產品型號、名稱代號、技術參數; 確定產品數量' 交貨周期； 其他特殊的運行要求； 備品備件名稱及數量； |
