概述：

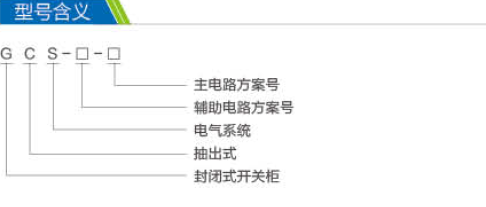

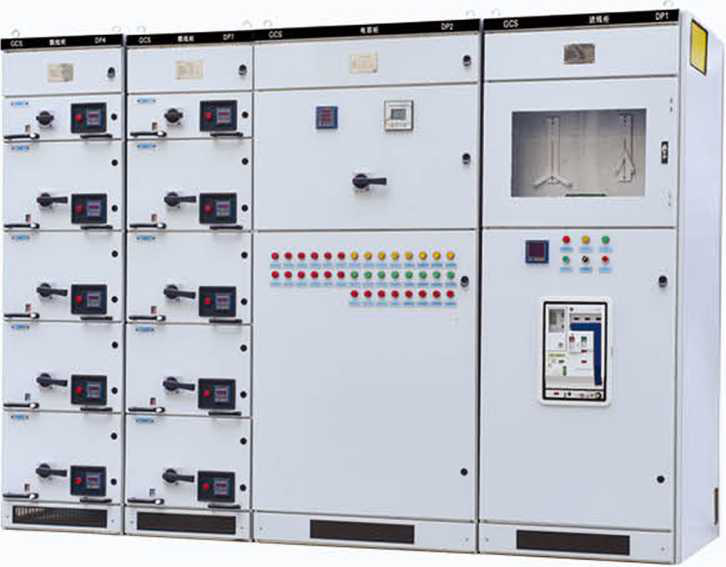

GCS低壓抽出式開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電 廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz,額定工作電壓為 380V(400V), (660V),額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補供 使用的低壓成套配電裝置。

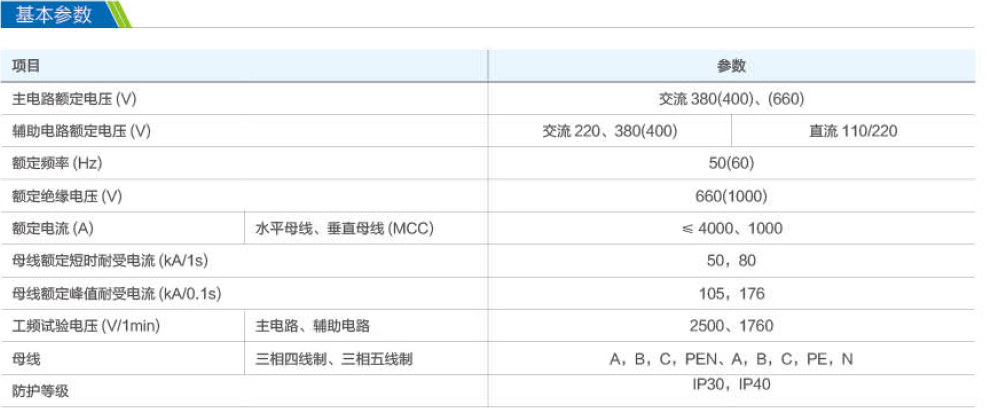

性能指標：

裝置的設計符合下列標準

IEC439-1 低壓成套開關設備和控制設備

GB7251低壓成套開關設備

ZBK360001低壓抽出式成套開關設備

主結構：

主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm和9.2mm的安裝內部安裝靈活方便;

主構架裝配形式設計為兩種，全組裝式結構和部分(側框和橫梁)焊接式結構，供用戶選擇；

裝宣的各功能室相互隔離，其隔室分為功能單元室' 母線室和電纜室。各室的作用相對獨立；

水平主母線采用柜后平宜式排列方式，以增強母線抗電動力的能力.是使裝置的主電路具備高短路強度能力的基本措施；

電纜隔室的設計使電纜上下進出均十分方便。

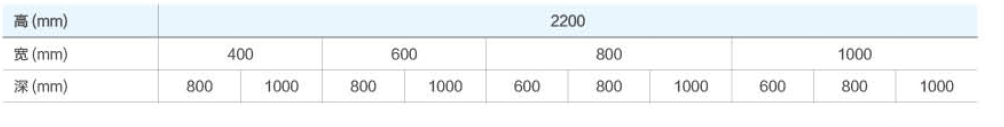

裝置通用柜體的尺寸(見下表)

功能單元：

抽屜層高的模數為160mm.分為1/2單元、1單元、3/2單元、2單元、3單元、五個尺寸系列。單元回路額定電流400A及以下。

抽屜改變僅在高度尺寸上變化，具寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板。

抽屜進出線根據電流大小采用不同片數的同一規格片式結構的插件。

1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件.

單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。

抽屜單元設有機械聯鎖裝置。

主要電器元件：

主要電器元件的選用原購立足于引進技術，國內能成系列批母生產，又能滿足裝置高性能的要求。

電源及饋線單元斷路器主選AH系列。也可選用其它性能更先進的Schneider公司生產的M系列、ABB公司生產的F系列。AH型斷路器具有性能好、 結構緊湊、重里較輕、系列性強的特點。價格相對較低，維護使用方便，各項性能指標能滿足本裝置的要求。

抽屜單元（電動機控制單元、部分饋電單元）斷路器主選CM1、TG、TM30系列塑殼斷路器，部分選用MOELLER公司生產的NZM-100A系列。這 些開關均有性能好，結構緊湊、短飛弧或無飛諷、技術經濟指標高的特點，能滿足本裝置的要求。

隔離開關及熔斷器式隔離開關選Q系列。該系列可靠性高、分?jǐn)嗄芰?qiáng)，并可以實現機械聯鎖。

熔斷器主選NT系列。

交流接觸器選用B系列、LC1-D系列。

裝置特點：

提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件' 電纜頭、間隔板帶來的附加溫升；

功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍；

母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊；

MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需耍；

裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出；電流互感器裝置于電纜隔室內，使安裝維修方便；

同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求;

抽屜單元有足第數雖的二次插接件（1單元及以上為32對.1/2單元為20對），可滿足計算機接口和自控回路對接點數最的要求。

輔助電路：

輔助電路圖的設計符合《火力發電廠廠用電設計技術規定》等有關設計技術規4呈規定。適用于發電廠、變電站的低壓廠（所）用電系統及廠礦企業、高層建 筑內的低壓配電系統。

輔助電路方案根據主電路方案分電源進線、饋線（PC）和電動機饋線（MCC）揉作控制的功能單元進行設計。

安裝與使用：

產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知合同有關部門做好商務記錄，共同分析原因，作好簽證和善后處理。對于不立 即安裝的產品，應根據使用條件和電氣設備暫時保管規程要求置于適當?shù)膱鏊?，妥善保管?/span>

產品的安裝應按安裝示意圖進行（見附圖）?；A(chǔ)槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時，如表面因運輸保管等原因有不平整時需 平整后再連接緊固；

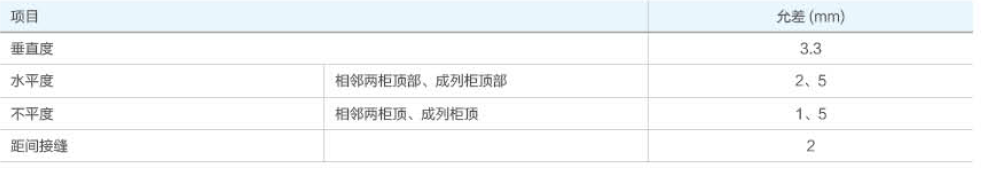

裝置單獨或成列安裝時，其垂直度以及柜面不平度和柜間縫隙的偏差應符合下表規定。

產品安裝后投運前的檢查與檢驗：

檢查柜面漆或具它覆蓋材料（如噴塑）有否損壞，柜內是否千爆清潔；

電器元件的操作機構是否靈活，不應有卡澀或操作力過大現象：

主要電器的主輔觸頭的通斷是否可靠、準確；

抽屜或抽出式機構抽拉應靈活、輕便，無卡阻和碰撞現象；

抽屜或抽出式結構的動、靜融頭的中心線應一致，散頭接融應緊巒。主、輔觸頭的插入深度應符合要求。機械聯鎖或電氣聯鎖裝置應動作正確，閉鎖或 解除均應可靠；

相同尺寸的抽屜應能方便的互換，無卡阻和碰撞現象；

抽屜與柜體間的接地觸頭應接觸緊密.當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時接地觸頭比主觸頭后斷開；

儀表的刻度整定、互感器的變比及極性應正確無誤：

熔斷器的熔芯規格應符合工程設計的要求；

保護的額定值及整定應正確，動作可靠；

用1000V兆歐表測絕緣電阻值不得低于1MQ;

各母線的連接應良好，絕緣支撐件' 安裝件及其它附件安裝應牢固可靠。

使用注意事項：

裝置為不靠墻安裝，正面操作，雙面維修的低壓配電柜。柜的維修通道及柜門，必須是考核合格的專業人員方可進入或開啟進行操作、檢查和維修。

空氣斷路器、塑殼斷路器經過多次分、合，特別是經過短路分' 合后，會使敝頭局部燒傷和產生碳類物質，使接觸電阻增大，應按斷路器使用說明書進 行維護和檢修。

經過安裝和維修后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀況，以確保本裝置良好的功能分隔性，防止出現故障擴大。

產品成套性：

制造廠供貨時應提供下列文件及附件：

裝置清單；

產品合格證；

使用說明書；

出廠試驗報告；

有關電氣圖紙；

柜門鑰匙、操作手柄及合同規定的備品配件;

主要元器件的安裝使用說明書。
